Jak czytać wyniki CPT i CPTU, gdy decydują o rodzaju posadowienia budynku

Inwestor planujący budowę hali magazynowej, osiedla deweloperskiego lub dużego domu jednorodzinnego otrzymuje często obszerny raport z sondowania CPT albo CPTU. Dokument na pierwszy rzut oka przypomina skomplikowany zestaw liczb oraz wykresów rejestrowanych co jeden centymetr głębokości. Te pozornie abstrakcyjne krzywe przesądzają jednak o ostatecznym wyborze rodzaju posadowienia budynku. Od prawidłowego odczytania profilu zależy, czy konstruktor zaplanuje tradycyjne ławy fundamentowe, czy wymusi zastosowanie kosztownych pali. Brak rzetelnej interpretacji zgromadzonych danych znacząco podnosi ryzyko zmian projektowych na etapie zaawansowanych prac ziemnych, powodując przestoje budowlane.

Co oznaczają opór stożka i ciśnienie porowe?

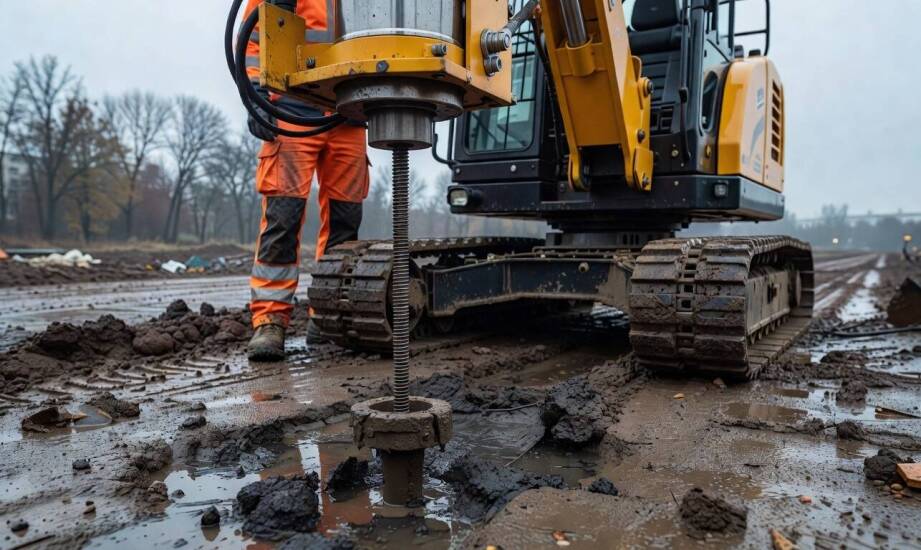

Mechanizm działania sondy statycznej opiera się na ciągłym wciskaniu w grunt specjalnego układu pomiarowego. Podstawowym mierzonym parametrem jest opór stożka (qc), wyrażany zazwyczaj w megapaskalach. Wartość oporu bezpośrednio informuje o wytrzymałości podłoża na ścinanie oraz jego ogólnej nośności. Wysokie wskazania rejestruje się w zwartych piaskach i żwirach, stanowiących stabilne oparcie dla fundamentów. Niskie odczyty sugerują obecność słabych gruntów spoistych, niezdolnych do bezpiecznego przeniesienia obciążeń konstrukcyjnych.

Drugim kluczowym elementem odczytu jest tarcie na tulei (fs), badające opór na pobocznicy układu. Zależności między tymi dwiema wartościami interpretuje się za pomocą specjalistycznych nomogramów klasyfikacyjnych. Pozwala to precyzyjnie rozpoznać rodzaj warstwy podpowierzchniowej bez jej fizycznego wydobywania na zewnątrz. Stosunek tarcia do oporu pozostaje bardzo niski w utworach piaszczystych, a wyraźnie rośnie w iłach oraz glinach.

W przypadku nowocześniejszego badania CPTU aparatura dodatkowo rejestruje ciśnienie porowe (u). Pojęcie to opisuje ciśnienie wody znajdującej się naturalnie w wolnych przestrzeniach między ziarnami gruntu. Pomiar ciśnienia porowego pozwala precyzyjnie ocenić stan uwodnienia warstw oraz przewidzieć proces osiadania, nazywany zjawiskiem konsolidacji. Ten konkretny parametr ostrzega inżynierów przed strefami nasyconymi, w których wykop fundamentowy grozi nagłym napływem wód podziemnych.

Dlaczego sondowanie wymaga weryfikacji w laboratorium?

Sam wykres z sondowania rzadko domyka pełną ocenę podłoża, zwłaszcza w obszarach o skomplikowanej budowie geologicznej. Zarejestrowane parametry wytrzymałościowe stanowią wielkości pośrednie, bezwzględnie wymagające kalibracji do lokalnych warunków terenowych. Z tego powodu wyniki sondy zestawia się z klasycznymi wierceniami geotechnicznymi, które umożliwiają fizyczne pobranie nienaruszonej próbki z określonej głębokości. Niekiedy diagnostykę rozszerza się również o sondowania dynamiczne, ułatwiające sprawdzanie stopnia zagęszczenia warstw najpłytszych.

Pobrany materiał trafia następnie do specjalistycznych badań laboratoryjnych gruntu. Badacze potwierdzają tam wstępną identyfikację utworów i weryfikują realne granice płynności czy plastyczności. Dopiero zestawienie ciągłych pomiarów z CPTU z wynikami analiz laboratoryjnych daje kompletny obraz zachowania podłoża pod przyszłym obciążeniem. Odczyt z wykresu terenowego wskazuje głębokości krytyczne, a wiercenie potwierdza ich rzeczywistą naturę geologiczną.

Ze względu na specyfikę warunków wodno-gruntowych w regionie wielkopolskim, integracją takich wyników zajmuje się inżynier dysponujący szczegółową znajomością uwarunkowań lokalnych. Odpowiedzialność za ten skomplikowany proces bierze na siebie geolog z Poznania, pełniący swoje obowiązki w ramach zespołu Transprojekt Geotechnika. Spółka samodzielnie operuje nowoczesnymi sondami statycznymi i sprzętem wiertniczym, realizując pełen przekrój prac polowych. Zastosowanie firmowego parku maszynowego oraz posiadane uprawnienia budowlane przyspieszają tworzenie spójnych wniosków projektowych.

Końcowym efektem prowadzonych prac badawczych jest zawsze rzetelna dokumentacja geotechniczna. Opracowanie to ostatecznie tłumaczy techniczny język wykresów na konkretne wytyczne inżynierskie dla architektów i wykonawców. Pismo przygotowane przez uprawnionego specjalistę kategorycznie rozstrzyga, czy konstrukcja wymaga głębokiego fundamentowania, czy wystarczy zastosować klasyczne rozwiązanie po uprzedniej wymianie słabego gruntu. Prawidłowa interpretacja krzywych oporu zyskuje praktyczną wartość dopiero po połączeniu informacji o podłożu z ciężarem obiektu. Tak wypracowana synteza zabezpiecza budżet inwestycji i chroni budynek przed uciążliwymi uszkodzeniami strukturalnymi.
