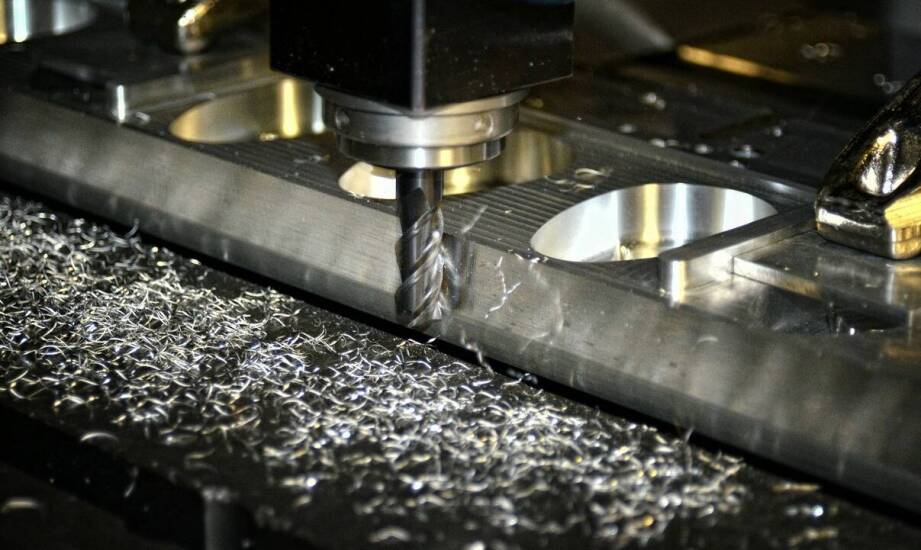

Dlaczego wytaczanie otworów w dużych elementach stalowych decyduje o spasowaniu całej konstrukcji

W dużej stalowej ramie nośnej hali przemysłowej otwór o średnicy 22 mm dla śruby M20 może wydawać się drobiazgiem. Jednak przesunięcie jego środka o zaledwie 0,3 mm uniemożliwia precyzyjne spasowanie z sąsiednim elementem, blokując cały montaż i generując koszty poprawek.

Wytaczanie otworów kontra wiercenie – kluczowe różnice

Choć oba procesy służą do tworzenia otworów, ich cele i rezultaty znacząco się różnią. Wiercenie to operacja wyjściowa, polegająca na usunięciu materiału w celu stworzenia nowego otworu. Jest to metoda szybka, ale obarczona ograniczeniami. W jej trakcie wiertło, zwłaszcza przy dużych głębokościach, może nieznacznie zbaczać z osi pod wpływem drgań i nierównomiernego oporu materiału. Skutkuje to niższą precyzją wymiarową i większą chropowatością ścianek. Otwór wykonany w ten sposób rzadko jest idealnie cylindryczny i prostopadły do powierzchni, co w wielu zastosowaniach konstrukcyjnych jest niedopuszczalne.

Wytaczanie jest natomiast procesem wykańczającym, korygującym. Jego celem nie jest stworzenie otworu od zera, lecz powiększenie istniejącego, nadając mu precyzyjną geometrię i gładkość. Używa się do tego narzędzia z jednym ostrzem, które porusza się po ściśle określonej ścieżce, usuwając cienką warstwę materiału. Dzięki temu zachowuje ono pierwotny środek geometryczny otworu i poprawia jego współosiowość. Stosuje się je, gdy samo wiercenie nie zapewnia wymaganej tolerancji, na przykład w elementach o grubości powyżej 20 mm lub przy średnicach powyżej 50 mm, gdzie odchyłki po wierceniu mogą sięgać nawet 0,5 mm. Dlatego w precyzyjnej obróbce metali, także tej realizowanej jako CNC Toruń, do przygotowania otworów pod sworznie lub śruby w dużych profilach stalowych wykorzystuje się właśnie wytaczanie.

Dlaczego precyzja otworów decyduje o jakości konstrukcji?

Trzy parametry otworów mają bezpośredni wpływ na montaż i trwałość całej konstrukcji: współosiowość, średnica i powtarzalność. Po pierwsze, współosiowość decyduje o prawidłowym łączeniu segmentów. Nawet minimalna odchyłka w parze otworów, przekraczająca 0,01 mm, może uniemożliwić swobodne wsunięcie sworznia lub śruby. Próba montażu siłowego prowadzi do powstania niebezpiecznych naprężeń wewnętrznych, które osłabiają zarówno łącznik, jak i sam materiał.

Po drugie, średnica otworu musi mieścić się w wąskich tolerancjach określonych normą PN-EN 1090-2, co zapobiega powstawaniu luzów lub zacinaniu się połączeń. Dla śruby M20 standardowy otwór to 22 mm. Zbyt mały uniemożliwi montaż, a zbyt duży (np. 24 mm) spowoduje, że połączenie nie będzie w stanie prawidłowo przenosić sił ścinających, co jest krytyczne dla stabilności. Po trzecie, powtarzalność wymiarowa otworów w całej serii elementów zapewnia równomierny rozkład sił w złączach. Jeśli w węźle konstrukcyjnym z dziesięcioma śrubami tylko osiem otworów jest wykonanych precyzyjnie, to właśnie te osiem śrub przejmie całe obciążenie, tworząc punkty krytyczne i potencjalne źródło awarii.

Najczęstsze błędy technologiczne to przesunięcia osi z powodu niewłaściwego centrowania wiertła lub naprężenia materiału powstałe po spawaniu. Procesy spawalnicze wprowadzają ogromne ilości ciepła, które powoduje odkształcenia stali, deformując istniejące otwory o 0,2–0,5 mm. Właśnie dlatego wytaczanie jest często ostatnim etapem obróbki przed montażem. Jest to szczególnie ważne przy produkcji elementów wielkogabarytowych, takich jak korpusy maszyn czy ramy urządzeń, których demontaż jest niemożliwy. W takich przypadkach stosuje się mobilne wytaczarki montowane bezpośrednio na detalu. Zapewniają one precyzję rzędu 0,01 mm nawet na wysięgu do 1 metra, co jest zgodne z wymogami najwyższych klas wykonania, takich jak EXC3.

Jakość dużej konstrukcji stalowej zależy więc od precyzji pojedynczego otworu, a nie tylko od estetyki spoin. Błąd w osiowaniu propaguje wewnętrzne naprężenia, osłabia całość i skraca jej żywotność. Z kolei dokładne wytaczanie gwarantuje stabilność, bezpieczeństwo i pełną zgodność gotowego elementu z projektem technicznym. Stanowi fundament, na którym opiera się niezawodność całej inwestycji, od maszyn przemysłowych po wielkopowierzchniowe hale.
